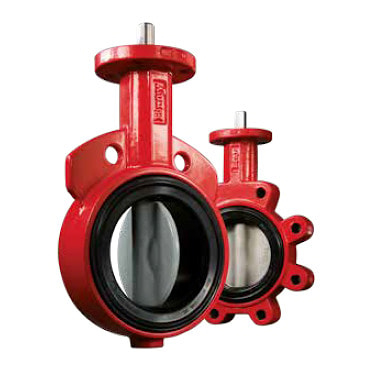

Затворы дисковые поворотные BRAY серии 30/31

для общепромышленного применения

Универсальное и бюджетное решение для промышленных трубопроводных систем: отопление, водоснабжение, вентиляция, кондиционирование и системы пожаротушения. Затвор может применяться как в качестве запорного, так и регулирующего органа (запорно-регулирующая арматура).

Монолитный корпус выдерживает рабочее давление до 19 Бар. Жёсткий сквозной вал гарантирует стабильную работу в условиях повышенных нагрузок. Прецизионная механическая обработка диска обеспечивает плавность хода и стабильный крутящий момент на приводе. Возможность замены уплотнения существенно увеличивает ресурс эксплуатации затвора.

Подбор различных материалов позволяет использовать затворы на жидких, вязких, сухих и газообразных средах, включая абразивные и химически агрессивные среды, в широком диапазоне температур и давлений, а также в вакуумных системах.
Габариты присоединительного фланца соответствуют стандарту ISO 5211:2001

Производятся в двух исполнениях:

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия 30 - корпус с центрирующими проушинами.
Серия 31 - корпус с резьбовыми проушинами.

Условный проход	DN 50…500
Условное давление PN	серия 30 6 / 10 / 16, Class 150 серия 31 10 / 16, Class 150
Максимальное давление	16 bar для DN 50…DN300 10 bar для DN 350…DN500
Температура рабочей среды	-40 ... +204 °C (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015
Установочное положение	любое, кроме положения штоком вниз

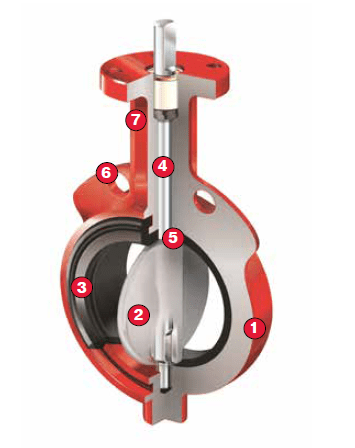

Особенности конструкции серии 30/31

❶ Цельнолитой корпус повышенной прочности с защитным покрытием Polyester, которое эффективно противостоит агрессивному воздействию окружающей среды и механическим повреждениям. Использование высокоточных литейных форм позволяет получать корпуса с минимальными допусками, однородной структурой материала, без пористости, каверн и иных литейных дефектов.

❷ Литой диск, прошедший финишную обработку и полировку сферических поверхностей на прецизионных станках, гарантирует полную герметичность затвора, минимальное усилие на штоке и продолжительный срок службы эластичного седла.
Диск обладает оптимизированным гидродинамическим профилем, что обеспечивает высокий коэффициент пропускной способности Kv и минимизирует турбулентность потока рабочей среды.
❸ Эластичное седло особой конфигурации фиксируется в корпусе затвора методом "шип-паз", что полностью защищает корпус от контакта с рабочей средой. Кольцевой выступ на наружной кромке седла выполняет функцию уплотнения фланцевого стыка, исключая необходимость
установки дополнительных фланцевых прокладок.

❹ Шток затвора изготовлен из высокопрочной нержавеющей стали. Точное сопряжение штока с диском по типу "Double D" представляет собой фирменную разработку (Know-How)
компании BRAY. Данное конструктивное решение гарантирует безлюфтовую передачу усилия, устойчивость к гидроударам и простоту обслуживания (шток легко извлекается из диска).

❺ Реализована двухступенчатая система герметизации для предотвращения попадания среды в зону штока и на корпус. Первая ступень обеспечивается за счёт натяга между опорной площадкой эластичного седла и ступицей диска. Вторая ступень достигается тем, что
диаметр штока превосходит диаметр посадочного отверстия в эластичном седле.

❻ Центрирующие проушины (серия 30) и резьбовые проушины (серия 31) упрощают процесс монтажа и гарантируют точное позиционирование затвора в трубопроводе. Вариант с резьбовыми проушинами рассчитан на установку затворов на торцах трубопровода.

❼ Высота горловины затвора рассчитана таким образом, чтобы обеспечить возможность теплоизоляции трубопровода согласно действующим Правилам безопасности и СНиП.

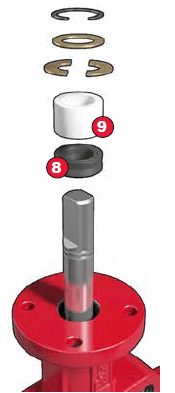

❽ Эластичная манжета специального профиля автоматически адаптируется при установке, формируя надёжное уплотнение штока в обоих направлениях движения.

❾ Втулка служит осевым подшипником скольжения и изготовлена из полиацеталя — материала с высоким модулем упругости при растяжении и изгибе, значительной ударной вязкостью, превосходными антифрикционными свойствами и повышенной устойчивостью к химически агрессивным средам.

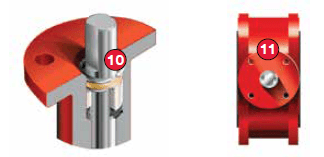

❿ Система фиксации штока полностью исключает его непреднамеренное выпадение в процессе работы затвора. Крепление штока в корпусе осуществляется посредством фирменного стопорного кольца Spirolox из коррозионностойкой пружинной стали в сочетании с четырьмя полукольцами.

⓫ Фланец привода. В соответствии с модульным принципом любые типы приводов устанавливаются непосредственно на фланец затвора без использования промежуточных адаптеров. Присоединительные размеры выполнены по стандарту ISO 5211:2001.
