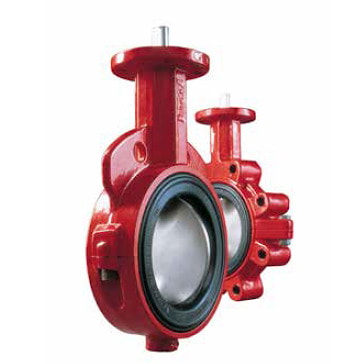

Затворы дисковые поворотные межфланцевые BRAY серии 20/21

для сложных сред

Дисковые затворы межфланцевого типа премиум-класса, изготовленные по запатентованной технологии BRAY, спроектированы для работы в тяжёлых эксплуатационных условиях.

Широко востребованы в пищевой, фармацевтической, химической промышленности, машиностроительной отрасли и наноиндустрии. За счёт тонкого профиля диска затворы серии 20/21 отличаются минимальным гидравлическим сопротивлением. Конструктивно затвор может использоваться как для полного перекрытия потока, так и для плавного регулирования расхода (запорно-регулирующая арматура).

Обширная номенклатура материалов даёт возможность подобрать затвор для самых специфических условий работы: жидкие, вязкие, сухие и газообразные среды, абразивные и агрессивные среды, широкий диапазон температур и давлений. Габариты присоединительного фланца соответствуют стандарту ISO 5211:2001.

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия 20 - корпус с центрирующими проушинами.
Серия 21 - корпус с резьбовыми проушинами.

Условный проход	DN 25…500
Условное давление PN	серия 20 — 6 / 10 / 16, Class 150 серия 21 — 10 / 16, Class 150
Максимальное давление	10 bar
Температура рабочей среды	-40 ... +204 °C (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015
Установочное положение	любое, кроме положения штоком вниз

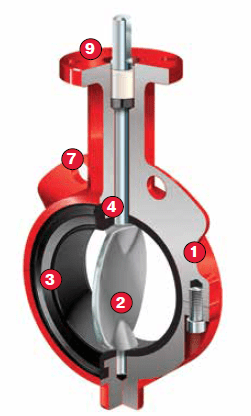

Особенности конструкции серии 20/21

❶ Цельнолитой корпус повышенной прочности с защитным покрытием Polyester, эффективно противостоящим коррозионному воздействию атмосферы и внешним механическим повреждениям. Использование прецизионных литейных форм обеспечивает получение корпусов с точными геометрическими параметрами, однородной плотностью материала, без каверн, пористости и прочих литейных несовершенств.

❷ Цельнолитой узел диск-шток проходит механическую обработку и полировку сферической поверхности на прецизионных станках, что обеспечивает абсолютную герметичность затвора, минимальное усилие вращения на штоке и увеличенный срок эксплуатации эластичного седла. Монолитная конструкция диска со штоком позволяет сделать профиль диска максимально тонким, обеспечивая высокое значение коэффициента пропускной способности Kv и уменьшение турбулентности потока. Отполированная поверхность диска препятствует осаждению и налипанию рабочей среды, что критически важно для пищевого, фармацевтического производства и работы с особо чистыми средами. Нанесение на диск футеровки из эластомеров и полимеров позволяет эксплуатировать затворы этой серии в контакте с агрессивными и абразивными средами. Подбор конкретного материала определяется его химической, термической и механической устойчивостью к рабочей
среде.

❸ Эластичное седло особой конфигурации монтируется в корпус затвора по принципу "шип-паз", полностью изолируя корпус от воздействия рабочей среды. Кольцевой выступ на наружной кромке седла одновременно служит уплотнением фланцевого стыка, устраняя необходимость в отдельных фланцевых прокладках. Богатый выбор материалов седла позволяет применять данные затворы с самыми разнообразными рабочими средами в различных агрегатных состояниях. Подбор материала обусловлен его химической, температурной и механической стойкостью к воздействию рабочей среды.

❹ Двухступенчатая система герметизации предотвращает проникновение среды в зону штока и на корпус. Первая ступень реализуется за счёт натяга между опорной площадкой эластичного седла и ступицей диска. Вторая — благодаря тому, что диаметр штока превосходит диаметр посадочного отверстия в эластичном седле.

❺ Эластичная манжета специального профиля автоматически подстраивается при монтаже, формируя надёжное уплотнение штока в обоих направлениях хода.

❻ Втулка исполняет роль осевого подшипника скольжения и изготовлена из полиацеталя — материала, объединяющего высокий модуль упругости при растяжении и изгибе со значительной ударной вязкостью, отличными антифрикционными свойствами и повышенной стойкостью к химически агрессивным средам.

❼ Центрирующие проушины (серия 20) и резьбовые проушины (серия 21) упрощают монтажные работы и гарантируют точное позиционирование затвора в трубопроводе. Вариант с резьбовыми проушинами рассчитан на установку затворов на торцах трубопровода без дополнительных фланцевых заглушек.

❽ Горловина затвора имеет достаточную высоту для выполнения теплоизоляции трубопровода согласно требованиям действующих Правил безопасности и СНиП.

❾ Фланец для монтажа привода. В соответствии с модульным принципом любые типы приводов крепятся непосредственно на фланец затвора без промежуточных адаптеров. Присоединительные размеры выполнены по стандарту ISO 5211:2001.
