Затворы дисковые поворотные BRAY серии 210/211

Обратные затворы серии 210/211 предназначены для автоматической защиты трубопровода от обратного потока среды. Запорный орган представляет собой поворотный
диск, который отклоняется прямым потоком и возвращается в закрытое положение при обратном течении рабочей среды.

Конструктивно обратные затворы допускают применение различных типов уплотнительных элементов, при этом обеспечиваются безупречная герметичность, высокая проходная способность и минимальные потери напора.

Среди ключевых достоинств — компактные габариты, небольшая масса, удобство монтажа и высокая эксплуатационная надёжность.

Обширная номенклатура материалов позволяет точно подобрать обратный затвор под конкретную рабочую среду и условия работы.

Сфера применения обратных затворов Bray: жидкие среды (вода, коррозионно-активные жидкости, нефтепродукты), газообразные среды (пар, газы) категорий 1 и 2 по Директиве 97/23/EC (PED)

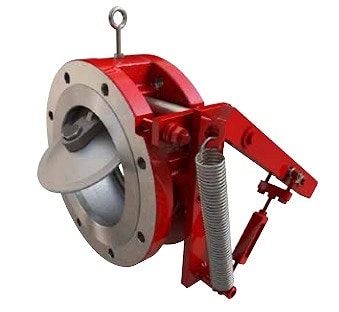

Дополнительное оборудование (опции):
- пружина
- внешний рычаг с пружиной
- внешний рычаг с противовесом
- пневмо- и гидро демпферы

Технические характеристики

Серия S210 Корпус межфланцевый PN16/25/40
Серия S211 Корпус фланцевый PN16/25/40/

Условный проход	25…1500
Условное давление PN	10/16/25/40 Class 150/300
Температура рабочей среды	-40 ... +260 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Ответные фланцы	согласно ISO 5208:2008, IEC 60534-4, ANSI/FCI 70-2 2006 ГОСТ Р 54808–2011
Присоединение	межфланцевое / фланцевое
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015
Установочное положение	горизониально/ вертикально по направлению потока

Особенности конструкции серии 210/211

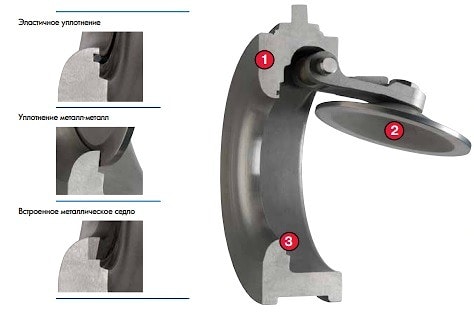

❶ Корпус обратного затвора представляет собой монолитную отливку, произведённую по технологии вакуумно-плёночной формовки с последующей термической обработкой.

❷ Диск имеет специально рассчитанный профиль, обеспечивающий максимально возможную пропускную способность при минимальных потерях давления.

❸ Седло. Помимо исполнения с эластичными сёдлами, доступна модификация с металлическими сёдлами, что расширяет возможности применения обратного затвора на тяжёлых рабочих средах.

Все модели обратных затворов оснащены функцией Fire-Safe, гарантируя герметичное уплотнение по принципу металл-металл.
