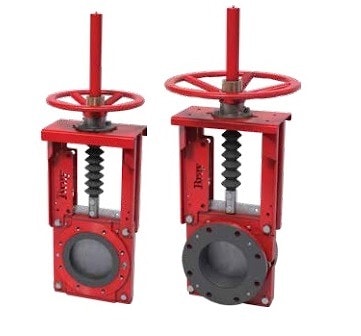

Шиберные ножевые задвижки BRAY серии 762/768

Бюджетная и малогабаритная линейка 762/768 ножевых шиберных задвижек целенаправленно создана для работы в тяжёлых эксплуатационных условиях.

Ключевые сферы использования:
- целлюлозно-бумажное производство
- текстильная отрасль
- энергетический сектор
- обогатительные комбинаты
- металлургическое производство
- горнодобывающая промышленность и переработка минералов

Конструкция задвижки гарантирует надёжное запирание
потока при подаче среды в любом из двух направлений,
а также реализует функцию самоочистки, исключающую
заклинивание ножа вследствие накопления твёрдых
частиц во внутренних полостях корпуса.

Рекомендуемые транспортируемые среды:
- пульпы
- высоковязкие и плотные жидкости
- суспензии и шламовые смеси
- волокнистые среды
- кристаллизующиеся среды

Широкая номенклатура конструкционных материалов позволяет эксплуатировать данную серию в экстремальных режимах на агрессивных средах с температурой до 200оС.

Габариты присоединительного фланца выполнены по ISO 5211:2001

Привод затвора: - маховик с выдвижным штоком; - маховик с невыдвижным штоком; - ручной редуктор; - пневматический привод; - гидравлический привод; - электропривод.

Дополнительное оборудование (опции): - сигнализатор конечных положений; - пневмораспределитель; - фильтр-регулятор; - ручной дублер; - удлинитель штока; - блокировочные устройства.

Технические характеристики

Условный проход DN	Серия 768 50...600 Серия 762 80…600
Рабочее давление	Серия 768 до 16 bar Серия 762 до 16 bar
Температура рабочей среды	-40 ... +200 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение	межфланцевое
Установочное положение	любое

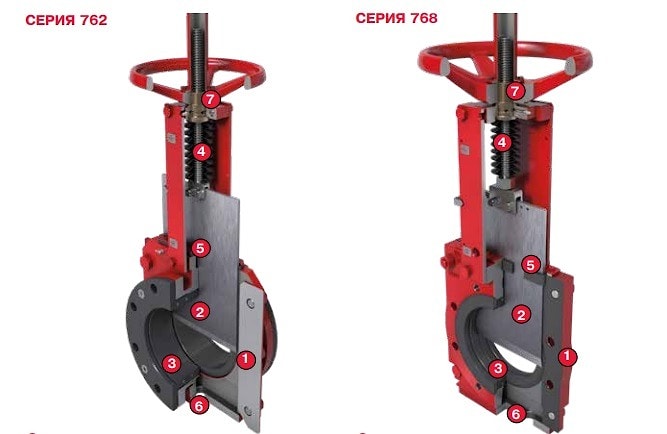

Особенности конструкции серии 762/768

❶ Корпус. Задвижки оснащены двухсоставным корпусом: серия 762 — фланцевое исполнение, серия 768 — межфланцевое. Такая конструкция отличается высокой ремонтопригодностью, что значительно увеличивает общий ресурс и надёжность ножевой шиберной задвижки.

Корпуса отливаются по технологии вакуумно-плёночной формовки с последующей термообработкой (закалка/нормализация). Финишная доводка отливок выполняется на станках с ЧПУ, что гарантирует стабильность качества: геометрическую точность, чистоту обработанных поверхностей и соответствие механическим характеристикам. Каждая готовая деталь проходит полный цикл контроля качества.

❷ Нож производится из антикоррозионных сплавов на прецизионном оборудовании из монолитных заготовок с последующим шлифованием и полированием рабочих поверхностей.

❸ Седло представляет собой две армированные эластомерные вставки, гарантирующие полную двустороннюю герметичность. Замена седла выполняется с наружной стороны задвижки, что упрощает техническое обслуживание.

Конструктивное решение седла полностью исключает контакт транспортируемой среды с внутренними стенками корпуса, в том числе в открытом положении.

Полнопроходное исполнение обеспечивает свободное прохождение среды, продлевает ресурс седла и сводит к минимуму потери давления. Конструкция седла и внутренних полостей корпуса гарантирует полное закрытие задвижки при любых условиях.

❹ Шток изготовлен из нержавеющей стали; при ручном или электрическом приводе шток выполняется резьбовым, при пневматическом — гладким. Конструкция допускает установку как выдвижного, так и невыдвижного штока. Выдвижная часть штока и резьбовой участок защищены кожухами. Соединение штока с ножом выполнено подвижной скобой, предотвращающей деформацию и заклинивание при неравномерном ходе ножа.

❺ Уплотнительная щётка. Саморегулирующаяся щётка специального профиля изготовлена из EPDM. Её конструкция препятствует утечке среды по ножу и одновременно очищает его поверхность, увеличивая эксплуатационный ресурс ножа и уплотнительных элементов.

❻ Промывочный порт. В нижней пластине выполнен резьбовой патрубок для подачи промывочной жидкости, пара или воздуха с целью очистки внутренних полостей корпуса.

❼ Узел ручного управления. Малогабаритная конструкция крепления маховика оснащена бронзовой гайкой в герметичном корпусе, заполненном смазочным материалом. Такое решение обеспечивает минимальный крутящий момент и долговечность работы даже в жёстких условиях; при необходимости смазка пополняется через специальный порт.

Для подсоединения электроприводов предусмотрен монтажный фланец по ISO 5211
