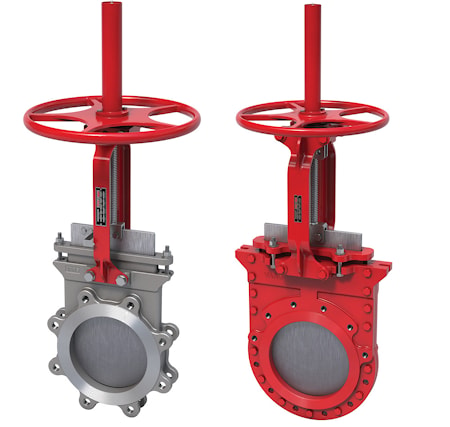

Шиберные ножевые задвижки BRAY серии 740/752

Бюджетная и малогабаритная линейка ножевых шиберных задвижек с монолитным литым корпусом. Задвижки серий 740/745 успешно работают как в типовых промышленных системах, так и при повышенных эксплуатационных нагрузках.

Расширенный ассортимент уплотнительных материалов для корпуса и ножа, а также возможность нанесения защитной футеровки, позволяют эксплуатировать эти задвижки на агрессивных и опасных рабочих средах.

Ключевые сферы использования:
- целлюлозно-бумажное производство;
- текстильная отрасль;
- энергетический сектор;
- обогатительные комбинаты;
- металлургическое производство;
- горнодобывающая промышленность и переработка минералов.

Конструкция задвижки гарантирует надёжное запирание потока при подаче среды в любом из двух направлений. Рекомендуемые среды для работы:
- высоковязкие и плотные жидкости;
- канализационные и сточные воды;
- суспензии и взвеси;
- кислотные и щелочные растворы;
- кристаллизующиеся среды.

Широкий выбор конструкционных материалов обеспечивает возможность работы данной серии в экстремальных режимах на агрессивных средах при температуре до 232^оС.
Габариты присоединительного фланца выполнены по ISO 5211:2001.

Привод затвора: - маховик с выдвижным штоком; - маховик с невыдвижным штоком; - ручной редуктор; - пневматический привод; - гидравлический привод; - электропривод.

Дополнительное оборудование (опции): - сигнализатор конечных положений; - пневмораспределитель; - фильтр-регулятор; - ручной дублер; - удлинитель штока; - блокировочные устройства.

Технические характеристики

Серия 740/752 - корпус цельный межфланцевый DIN PN10.

Условный проход DN	50…900
Рабочее давление	Серия 740: - DN50..DN600 —10 bar; - DN700...DN900 — 7bar. Серия 752: DN50..DN600 —10 bar / 16 bar
Температура рабочей среды	-148 ... +232 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение	межфланцевое
Установочное положение	любое

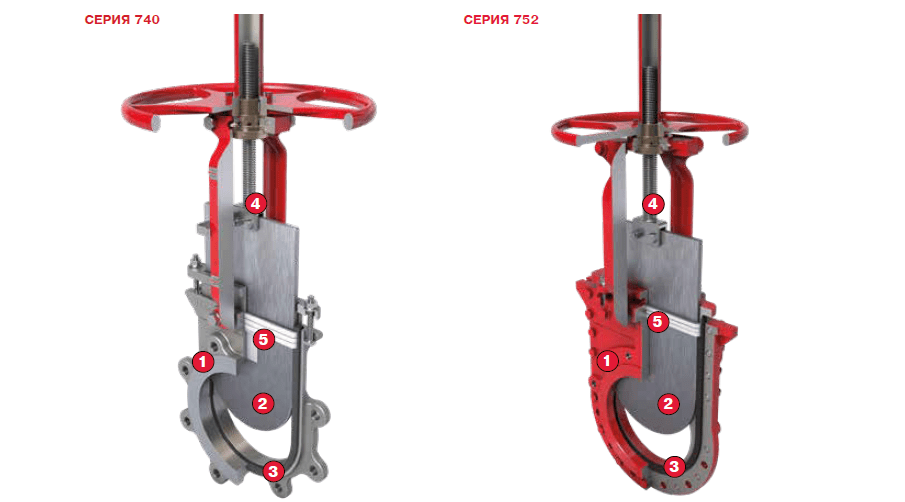

Особенности конструкции серии 740/752

❶ Корпус задвижки выполнен цельнолитым по технологии вакуумно-плёночной формовки с последующей термообработкой (закалка/нормализация). Финишная доводка отливок выполняется на станках с ЧПУ, что гарантирует стабильность качественных показателей: геометрическую точность, чистоту обработанных поверхностей и соответствие механическим требованиям. Все готовые изделия проходят стопроцентный выходной контроль.

❷ Нож производится из различных антикоррозионных сплавов на прецизионном оборудовании из цельных заготовок, после чего подвергается шлифованию и полировке. Поскольку корпус задвижки является неразборным и деформация ножа ведёт к заклиниванию и поломке оборудования, Bray/VAAS выпускает нож с увеличенной толщиной, что предотвращает его деформацию при гидроударах или превышении номинального давления.

❸ Седло. Полнопроходное исполнение обеспечивает свободное прохождение среды, продлевает ресурс седла и сводит к минимуму потери давления.

• Серия 740: Седло выполнено в виде эластичной армированной U-образной вставки, установленной в паз корпуса. Герметизация достигается за счёт плотного прижатия режущей кромки ножа к поверхности седла, что обеспечивает полную двустороннюю герметичность.
• Серия 752: Седло данной серии также представляет собой жёсткую армированную U-образную вставку, расположенную в пазу между двумя половинами корпуса. Запирание осуществляется по кромке ножа, гарантируя полную герметичность в обоих направлениях при давлении до 16 бар.

❹ Шток изготовлен из нержавеющей стали; при использовании ручного или электрического привода шток выполняется резьбовым, а при пневматическом управлении — гладким. Конструкция допускает установку как выдвижного, так и невыдвижного штока. Соединение штока с ножом осуществляется подвижной скобой, предотвращающей деформацию и заклинивание при неравномерном ходе ножа.

❺ Уплотнительная набивка ножа состоит из трёх слоёв PTFE-корда. Степень поджатия набивки регулируется специальной прижимной планкой. В зависимости от характеристик транспортируемой среды набивку можно дополнить эластомерными вставками NBR, Viton или EPDM.

❻ Малогабаритный узел крепления маховика ручного управления включает бронзовую гайку в герметичном корпусе, заполненном смазочным материалом. Для подсоединения электроприводов предусмотрен монтажный фланец по ISO 5211.
