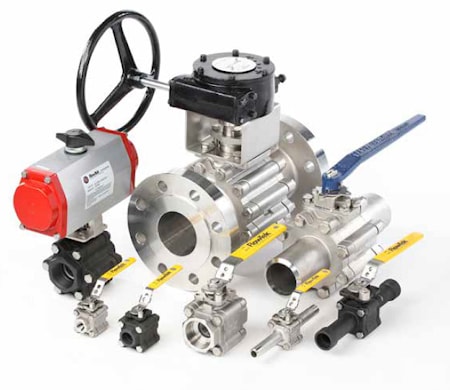

Шаровые краны трехсоставные BRAY серии TRIAD/TRIAD HP

Трёхсоставные шаровые краны данной серии оптимально подходят для технологических процессов с повышенной температурой или давлением в следующих отраслях:

- нефтеперерабатывающее и нефтехимическое производство;
- энергетический комплекс;
- химическая отрасль;
- горнодобывающая промышленность и переработка минерального сырья;

В конструкции TRIAD реализовано двойное уплотнение корпуса, гарантирующее герметичность запорного узла. Для задач пропорционального регулирования потока доступна модификация с V-образным вырезом на шаре.

Краны Triad HP комплектуются сёдлами из материала PEEK. PEEK от Flow-Tek — это композиция на основе полиэфирэфиркетона, высокотехнологичного термопластика с углеродным и графитовым наполнителями. Данный материал демонстрирует превосходную устойчивость к абразивному износу и химической коррозии в условиях длительного воздействия высокого давления и температуры.

Все краны линейки TRIAD соответствуют требованиям пожаробезопасности Fire Safe по (API 607-4, BS 6755 часть 2), а также выпускаются в антистатическом и взрывозащищённом исполнении согласно ATEX 94/9/EC. В базовой комплектации краны TRIAD пригодны для работы с насыщенным и перегретым паром.
Габариты присоединительного фланца выполнены по ISO 5211:2001.

Технические характеристики

Серия MPT130/230/240 — резьбовое присоединение.
Серия MPC130/230/240 — присоединение QUICK CLAMP.
Серия MPS230/240 — приварное внахлест.
Серия MPB230/240 — приварное встык.
Серия MPF150/300 — фланцевое присоединение.

	TRIAD	TRAD HP
Условный проход DN	8…100	8…50

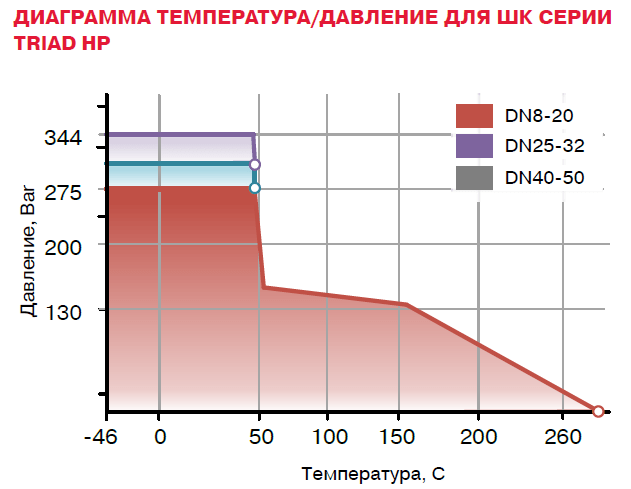

Рабочее давление	до 151 Bar	до 344 Bar

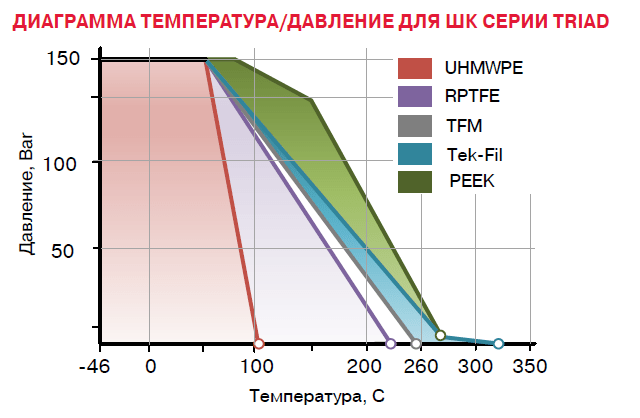

Температура рабочей среды	-46 ... +287 °C (в зависимости от материалов)	-46 ... +287 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое	любое
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение	резьбовое BSPT ISO R/7 резьбовое BSPP ISO R/7 резьбовое NPT ANSI B1.20.1 фланцевое PN16 DIN EN 1092-1 фланцевое Class 150/300/600 ASME B16.34 приварное встык (butt weld) ASME B16.25 приварное внахлест (socket weld) ASME B16.11 приварное встык с патрубком (extended butt weld) приварное внахлест c патрубком (extended socket weld	резьбовое BSPT ISO R/7 резьбовое BSPP ISO R/7 резьбовое NPT ANSI B1.20.1 (socket weld) ASME B16.11 приварное внахлест c патрубком (extended socket weld)
Установочное положение	любое	любое
