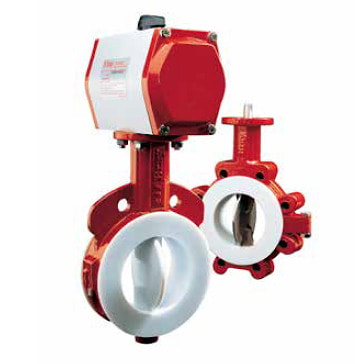

Области применения:
- химическая промышленность;
- цветная металлургия и обогащение руд;
- пищевая промышленность;
- фармацевтическая промышленность;
- производство полупроводников, нанотехнологии;
- производство взрыво- и огнеопасных материалов.
Размеры присоединительного фланца согласно ISO 5211:2001.
Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.
Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.
Технические характеристики
Серия 22 - корпус с центрирующими проушинами.Серия 23 - корпус с резьбовыми проушинами.
| Условный проход | DN 50…600 |
| Условное давление PN | серия 22 — 6 / 10 / 16 серия 23 — 10 / 16 |
| Максимальное давление | 10 bar |
| Температура рабочей среды | -40 ... +204 °C (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
| Направление подачи рабочей среды | любое |
| Макс. скорость потока среды | жидкости: 9 м/с газы: 54 м/с |
| Класс герметичности | А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015 |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | бесфланцевое стяжное, между фланцами трубопровода |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015 |
| Установочное положение | любое, кроме положения штоком вниз |

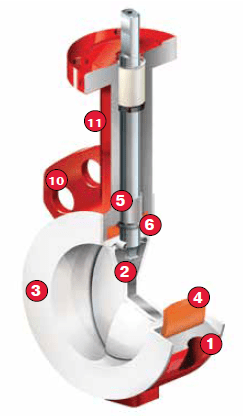

Особенности конструкции серии 22/23
❶ Двухсоставной корпус повышенной прочности с полимерным покрытием POLYESTER, эффективно противостоящим агрессивному воздействию окружающей среды и механическим повреждениям. Благодаря использованию прецизионных литейных форм корпуса получаются с минимальными допусками, однородной структурой, без каверн, пористости и иных литейных дефектов. Разъёмная конструкция корпуса значительно упрощает процесс ремонта затвора. ❷ Монолитный узел диск-шток проходит финишную обработку и полировку сферических поверхностей на прецизионном оборудовании, что обеспечивает полную герметичность затвора, минимальное усилие вращения на штоке и увеличенный ресурс работы седла. Нанесение на диск футеровки из PTFE или UHMWPE позволяет эксплуатировать затворы этой серии с агрессивными и абразивными средами. Подбор материала определяется его химической, термической и механической устойчивостью к рабочей среде. Отполированная поверхность диска препятствует осаждению и налипанию рабочей среды, что критически важно в пищевом, фармацевтическом производстве и при работе с особо чистыми средами.
❸ Эластичное седло особой конфигурации полностью изолирует корпус от контакта с рабочей средой. Профиль внутренней поверхности седла минимизирует трение между диском и седлом при вращении, снижает крутящий момент и уменьшает истирание седла и футеровки диска. Расширенные наружные кромки седла выполняют функцию уплотнения фланцевого стыка, устраняя необходимость в отдельных фланцевых прокладках.
❹ Эластичный демпфер седла, изготовленный из Silicone или FKM, размещён по всему периметру седла. Он обеспечивает оптимальную деформацию седла при повороте диска. Благодаря этому демпферу достигается полная
герметичность затвора, а седло гарантированно возвращается к исходной геометрии после снятия нагрузки.
❺ Подшипники. Стальные втулки с фторопластовым защитным слоем гарантируют точную соосность верхнего и нижнего штоков затвора.
❻ Двухступенчатая герметизация предотвращает проникновение среды в зону штока и на корпус. Первая ступень реализуется натягом между опорной площадкой эластичного седла и ступицей диска. Вторая ступень обеспечивается PTFE-капсулами с эластичным демпфером. Капсулы размещены в пазах, выполненных в верхней и нижней ступицах диска. В процессе сборки затвора капсула сжимается подобно
пружине и в ходе работы оказывает давление вверх и вниз на поверхность седла, блокируя проникновение рабочей среды в зазор между седлом и диском.
❼ Герметизация корпуса осуществляется прокладками из армированного фторопласта, установленными между секциями корпуса затвора, что исключает утечку рабочей среды и проникновение внешних загрязнений во внутреннюю полость. ❽ Эластичная манжета специального профиля автоматически адаптируется при монтаже, формируя надёжное уплотнение штока в обоих направлениях хода.
❾ Втулка служит осевым подшипником скольжения. Выполнена из полиацеталя, объединяющего высокий модуль упругости при растяжении и изгибе со значительной ударной вязкостью, отличными антифрикционными свойствами и повышенной устойчивостью к химически агрессивным средам.
❿ Центрирующие проушины (серия 22) и резьбовые проушины (серия 23) упрощают монтажные работы и гарантируют точное позиционирование затвора в трубопроводе. Вариант с резьбовыми проушинами рассчитан на установку затворов на торцах трубопровода без дополнительных фланцевых заглушек. ⓫ Горловина затвора имеет достаточную высоту для выполнения теплоизоляции трубопровода согласно действующим Правилам безопасности и СНиП.
⓬ В соответствии с модульным принципом любые типы приводов устанавливаются непосредственно на фланец затвора без промежуточных адаптеров.
Присоединительные размеры выполнены по стандарту ISO 5211:2001.
