диск, который отклоняется прямым потоком и возвращается в закрытое положение при обратном течении рабочей среды.
Конструктивно обратные затворы допускают применение различных типов уплотнительных элементов, при этом обеспечиваются безупречная герметичность, высокая проходная способность и минимальные потери напора.
Среди ключевых достоинств — компактные габариты, небольшая масса, удобство монтажа и высокая эксплуатационная надёжность.
Обширная номенклатура материалов позволяет точно подобрать обратный затвор под конкретную рабочую среду и условия работы.
Сфера применения обратных затворов Bray: жидкие среды (вода, коррозионно-активные жидкости, нефтепродукты), газообразные среды (пар, газы) категорий 1 и 2 по Директиве 97/23/EC (PED)

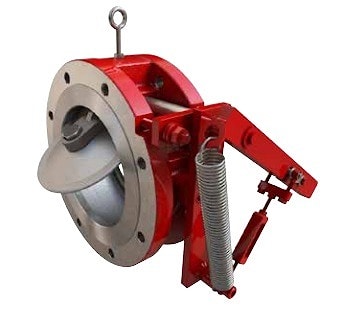

Дополнительное оборудование (опции):
- пружина
- внешний рычаг с пружиной
- внешний рычаг с противовесом
- пневмо- и гидро демпферы
Технические характеристики
Серия S210 Корпус межфланцевый PN16/25/40Серия S211 Корпус фланцевый PN16/25/40/
| Условный проход | 25…1500 |
| Условное давление PN | 10/16/25/40 Class 150/300 |
| Температура рабочей среды | -40 ... +260 °C (в зависимости от материалов) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69 |
| Направление подачи рабочей среды | любое |
| Макс. скорость потока среды | жидкости: 9 м/с газы: 54 м/с |
| Класс герметичности | А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015 |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | бесфланцевое стяжное, между фланцами трубопровода |
| Ответные фланцы | согласно ISO 5208:2008, IEC 60534-4, ANSI/FCI 70-2 2006 ГОСТ Р 54808–2011 |
| Присоединение | межфланцевое / фланцевое |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015 |
| Установочное положение | горизониально/ вертикально по направлению потока |

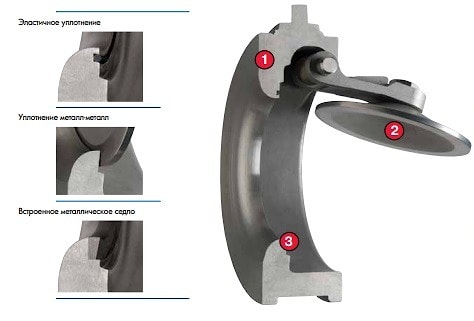

Особенности конструкции серии 210/211
❶ Корпус обратного затвора представляет собой монолитную отливку, произведённую по технологии вакуумно-плёночной формовки с последующей термической обработкой.
❷ Диск имеет специально рассчитанный профиль, обеспечивающий максимально возможную пропускную способность при минимальных потерях давления.
❸ Седло. Помимо исполнения с эластичными сёдлами, доступна модификация с металлическими сёдлами, что расширяет возможности применения обратного затвора на тяжёлых рабочих средах.
Все модели обратных затворов оснащены функцией Fire-Safe, гарантируя герметичное уплотнение по принципу металл-металл.
