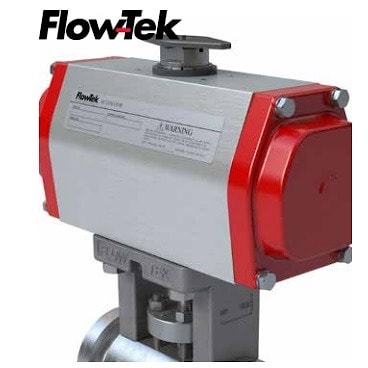

Шаровые краны BRAY Severe-Tek серии М4

Краны шаровые серии М4 целенаправленно разработаны для работы при высоком давлении и повышенной температуре пара. Данное изделие объединяет новейшие инженерные решения, всесторонние испытания и многолетний опыт промышленного применения. Конструкция рассчитана на длительную безотказную эксплуатацию с нулевой утечкой.

Краны серии М4 активно используются в энергетической отрасли:
- обвязка паровых котлов
- паропроводы от барабанов котлоагрегатов
- обвязка паровых турбин
- системы парораспределения/

По сравнению с традиционными вентилями шаровые краны серии М4 обладают рядом существенных преимуществ:

- прямоточный проход рабочей среды
- прецизионная притирка шара к седлу гарантирует полную герметичность и увеличенный ресурс
- высокое значение коэффициента расхода Кv
- четвертьоборотное перемещение штока обеспечивает оперативное перекрытие потока и минимальный износ уплотнительных элементов
штока/

Габариты присоединительного фланца выполнены по стандарту ISO 5211:2001

Привод затвора: - редуктор; - пневматический привод; - электропривод.

Дополнительное оборудование (опции): - сигнализатор конечных положений; - позиционер; - пневмораспределитель; - ручной дублер; - удлинитель штока.

Технические характеристики

Условный проход DN	15 – 100
Условное давление	ANSI Class 150 - 4500
Температура рабочей среды	до +593 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Класс герметичности	Сlass VI согласно ANSI/FCI 70-2 2006
Присоединение	Приварное встык Приварное внахлест
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015
Установочное положение	любое
